產品概述

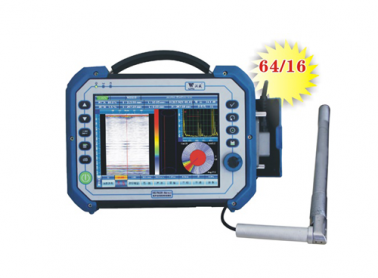

HS PA20-Ae（bolt）是一款基于相控陣導波檢測技術的螺栓專用檢測設備，能夠實現多規格緊固螺栓的在役檢測，在現有相控陣常用功能上新增了螺栓結構3D模擬功能，能夠實時顯示檢測結果。

功能特點

● 16通道并行數模轉換，實時相位控制

● 全程動態聚焦，聚焦性能更好

● 全新流程化操作模式，易學易用，圖像輕松掃

● 具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷

● 具備螺栓3D模型顯示功能

● 屏幕一鍵截圖和報表功能

● 高達60Hz 顯示刷新率，圖形動態效果更佳

技術參數

相控陣參數

通道數16/64                                                       刷新率60Hz                                                                        增益范圍/步進80dB/0.1dB

系統帶寬0.5MHz-15MHz（-3dB）                     延遲精度2.5ns                                                                     數字增益0dB-24dB

采樣頻率/位數100MHz/8bit                               檢波方式全檢波、正檢波、負檢波、射頻                               DAC16點

采樣深度8192                                                     發射延遲范圍0us-20us                                                         TCG16點

數字平滑平均8                                                    發射電壓50V-150V                                                              聚焦模式動態聚焦

S掃線數256                                                         脈沖寬度30ns-500ns（步進10ns）                                     掃查圖像A/C/D/S/L/3D

重復頻率1.0KHz-5.0KHz                                      脈沖激發方式負方波

TOFD參數

發射電壓 50V-300V                                                        采樣頻率/位數 100MHz/10bit                                                            重復頻率 100Hz-800Hz

通道數2對TOFD（2發2收）                                             數字采樣點1024                                                                                 刷新率60Hz

系統帶寬0.5MHz-15MHz（-3dB）                                  數字平均    8                                                                                      檢波方式全檢波、正檢波、負檢波、射頻

儀器參數

整機尺寸    250×180×75（mm）                                   屏幕分辨率       800X600                                                                   報警器聲光報警

整機重量   2.7Kg                                                             數據存儲64GB                                                                                   供電方式DC15V/Bat11.1V

機殼材質      塑料                                                            擴展接口      USB2.0×2，VGA                                                           續航時間連續工作7小時以上（鋰電池供電）

屏幕尺寸8.4''                                                                  編碼器接口         2個                                                                         工作溫度(-10-40)℃（參考值）
