PCI總線超聲波發射

產品概述
采用標準pci總線工作,可安裝在臺式計算機或工控計算機插槽中使用。能與計算機方便地組合成一套四通道探傷系統。特別適合自動探傷場合、超聲成像場合。本卡提供完整的windows驅動程序,開發軟件可使用vb、vc、c++等編程語言。
咨詢熱線:13761118001

產品介紹

產品概述
采用標準PCI總線工作,可安裝在臺式計算機或工控計算機插槽中使用。能與計算機方便地組合成一套四通道探傷系統。特別適合自動探傷場合、超聲成像場合。本卡提供完整的WINDOWS驅動程序,開發軟件可使用VB、VC、C++等編程語言。

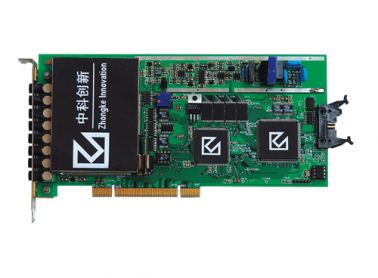

四通道超聲波發射/接收卡是采用計算機標準PCI總線制作的一款工業超聲檢測裝置,可適配在商用臺式計算機或便攜式工控計算機環境中,板卡裝有四個完全獨立的工作通道,亦可根據需要多卡級連,構成更多通道超探系統。超聲波卡與現代計算機結合,可用于工業無損檢測的各種不同領域,尤其在多通道自動探傷、多通道超聲成像方面具有卓越的優勢,事實上此種模式代表著超聲檢測設備的最新發展動向,也是歐美國家爭相研發的技術對象,它將是超聲波向探傷自動化與圖像化發展的重要設備基礎。

我公司研發的超聲波發射/接收卡具有板卡小,集成度高,通道選擇靈活等特點,卡上已配有二自由度位移傳染感控制裝置,并配有WINDOWS2000完整的驅動程序,以COM組件的形式支持軟件開發人員完成對硬件設備的各種控制,如靈敏度調節、采樣頻率、采樣深度選擇等。開發軟件可使用如VB、VC、C++、CBUILDER等語言。

可提供于有關院校和科研單位在此基礎上構造自己的檢測系統,或超聲成像系統,也可由我公司直接面向最終用戶提供完整的檢測裝置。

技術參數
脈沖強度: 550V

脈沖寬度: 150ns ~ 2500ns連續可調
工作方式: 單晶探傷、雙晶探傷
掃描范圍: 零界面入射 ~  15000mm鋼縱波(重復頻率為20Hz)
重復頻率: 20Hz、50Hz、100Hz、250Hz、500Hz(每通道)
采樣頻率/位數: 100MHz/8bits
采樣深度: 512點/通道
檢波方式: 全檢波、正、負檢波、射頻波顯示
工作頻率: 0.5MHz ~ 15MHz(帶寬可選: 0.5-4MHz、2-8MHz、10MHz、2-15MHz)
各頻段等效輸入噪聲: <15%
衰減器精度: <±1dB/12dB
增益調節: 110dB(0.1dB、2dB、6dB步進,自動調節)
聲速范圍: (100 ~ 20000)m/s
動態范圍: ≥ 30dB
垂直線性誤差: ≤ 3%
水平線性誤差: ≤ 0.1%
分辨力: >30dB(2.55P20)
靈敏度余量: >60dB(深200mmΦ2平底孔)
數字抑制: (0 ~ 80)%,不影響線性與增益
電源、電壓:+12v±10%,+5v±10%(由計算機PCI總線插槽進行供電)
環境溫度: (-10 ~ 40)℃(參考值)
相對濕度: (20 ~ 95)% RH
外型尺寸: 200 x 106.6 x 2(mm)
